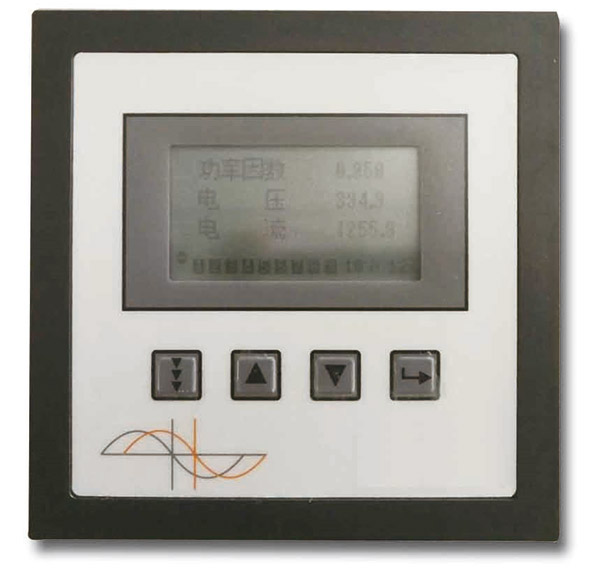

产品简介

JKWF系列混合型动态无功控制器是引进国外技术，集实时监测电网各项参数、谐波保护、无功补偿以及保护示警等功能于一体的新型无功补偿 设备。该系列可用于三相不均衡负载补偿系统中，解决因三相无功不均衡引起的功率因数低下。

JKWF系列适用于交流0.4KV, 50Hz低压配电系统的监测及无功补偿控 制。安装符合DI闪标准。整机性能符合JB/丁 9663-1999标准。抗干扰 性能符合 GB/ T 15153.1 — 19980。

适用环境

空气温度:不高于55°C ,不低于25°C

大气条件：空气温度在20°C时，湿度不超过90%

海拔高度：＜ 2000m

环境条件：周围介质无爆炸危险,无足以损坏绝缘及腐 蚀金属的气体，无导电尘埃。

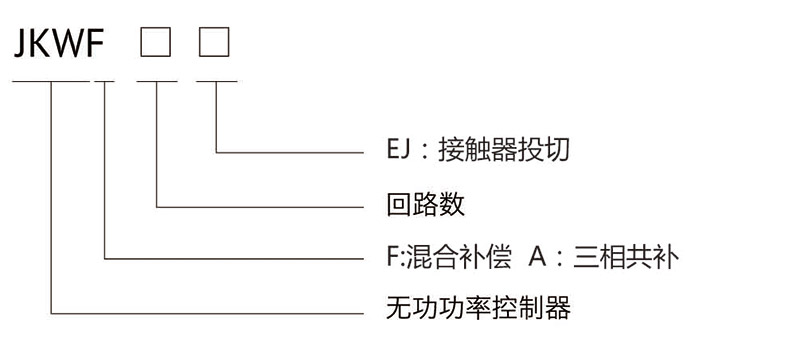

型号说明

主要技术参数

基本参数

工作电源：AC220V ± 10%

电源频率：50Hz

取样电压：AC220V 士 10%（取A, B, C三相）

取样电流：0 - 5A（取A, B, C三相）

输出接点：12,16 路，DC 12V x 60mA 18 路，DC12V x 40mA

本机功耗：＜ 15W

显示数据

三相电压、电流、功率因数、有功功率、无功功率、频率，三相电流、电压谐波总畸变率

三相3-13次电压、电流畸形变率。

保护功能

•电网电压过压、欠压、谐波畸变率超限时逐回路切除电容器，并且报警

•自检复归功能，保证每次通电后输出回路处于断开状态

•取样电流小于0.25A ,自动闭锁

•断电数据保护，断电后所有数据永久保留控制参数

控制参数

•取样物理量为无功功率，运行时无投切振荡、无补偿呆区

• Y型、△型、Y+ △型组合补偿方式

•自动投切、手动投切

安装尺寸及接线原理图

1-18结至可控硅电子开关-12V（此为控制端）

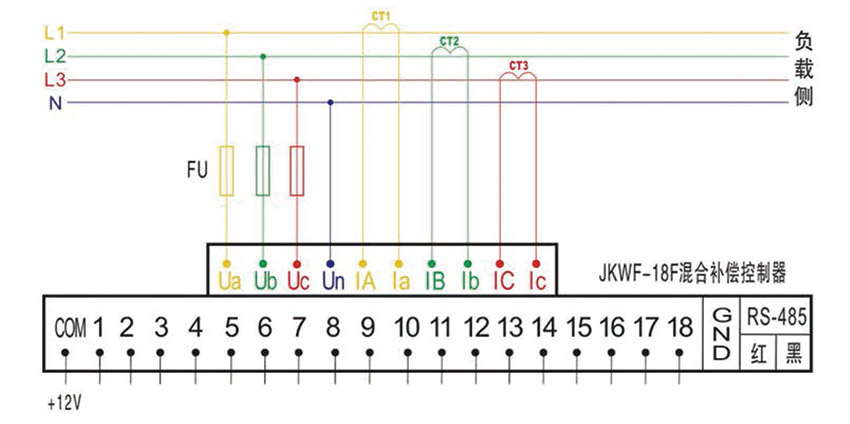

JKWF-18F混合补偿控制器接线原理图

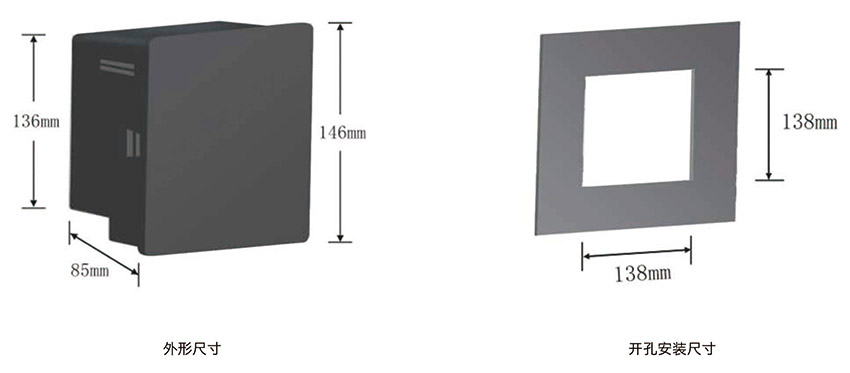

外形/开孔尺寸
