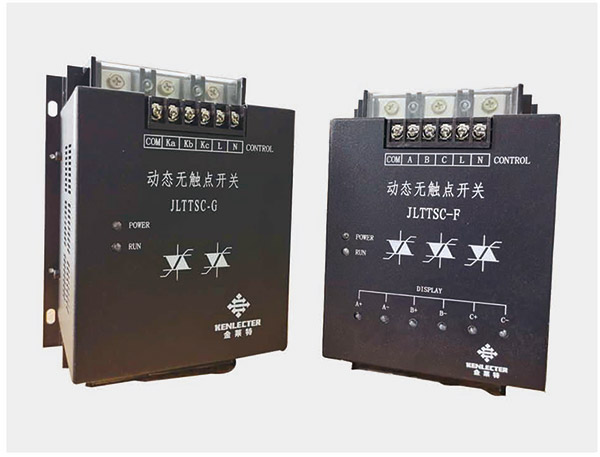

JLT-TSC series reactive power dynamic complement regulator (non-contact, thyristor switch)

产品简介

本系列采用大功率并联晶闸管模块、隔离电路、均压触发专利技术、 保护电路及散热装置等元件组成，可用于690V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接 线简单方便,特别适用于快速投切的Svc型动态低压无功补偿装置。其中 JLT-TSC系列无功动补调节器的三相独立控制技术解决了三相不平衡冲击负荷补偿的技术难题。该系列无功动补调节器通过了电力工业无功补偿成套装置质量检验中心的检验。

主要技术参数

•额定电压:110V 450V, 690V

•控制电容:60kvar, ,3 x 20kvar

•额定频率：50Hz

•过零投切无涌流

•环境温度：一 25°C一 +55°C

•控制信号:DC12V

•海拔高度：2000m

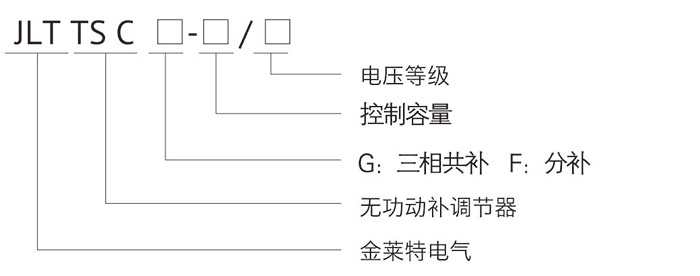

型号说明

注：如需内三角无功动补调节器.容量标识为3x容量.

例：JLTTSC-3x25/400为75Kvar内三角控制无功动补调节器型号

功能特点

•应用我公司硏发的均衡电压专利技术，无功动补调节器重复投切速度比其它普通动补调节器快速十倍；

•采用过零触发技术，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；

•采用进口可控硅投切，反向耐压1600V ,经过10年运行证明质量可靠；

•使用寿命长达10万小时以上,免维修，投入时间l<20ms;

•结构设计合理，接线简单，安装调试方便,可三相和分相补偿；

•采用了有效的保护电路，提高了调节器的抗谐波能力；

•采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成调节器温度超标时，调节器会自动退出，有效保 护调节器不损坏；

•充分采用集成电路，尽量减少分立元件，使得调节器体积尽可能合理并减小，可使整个柜体的成本降低；

•抗干扰电路设计，提高了调节器的抗干扰能力，有效防止误触发引起可控硅击穿故障。

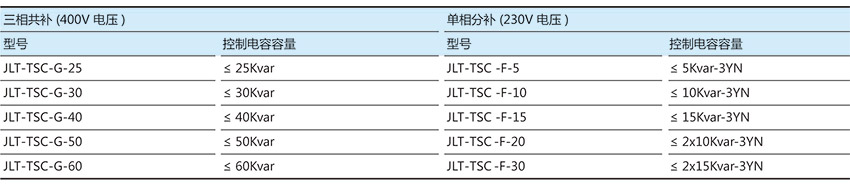

无功动补调节器标准型号选型列表

注:400V电压等级时无需标准,其它电压等级时需标注系统电压等级。

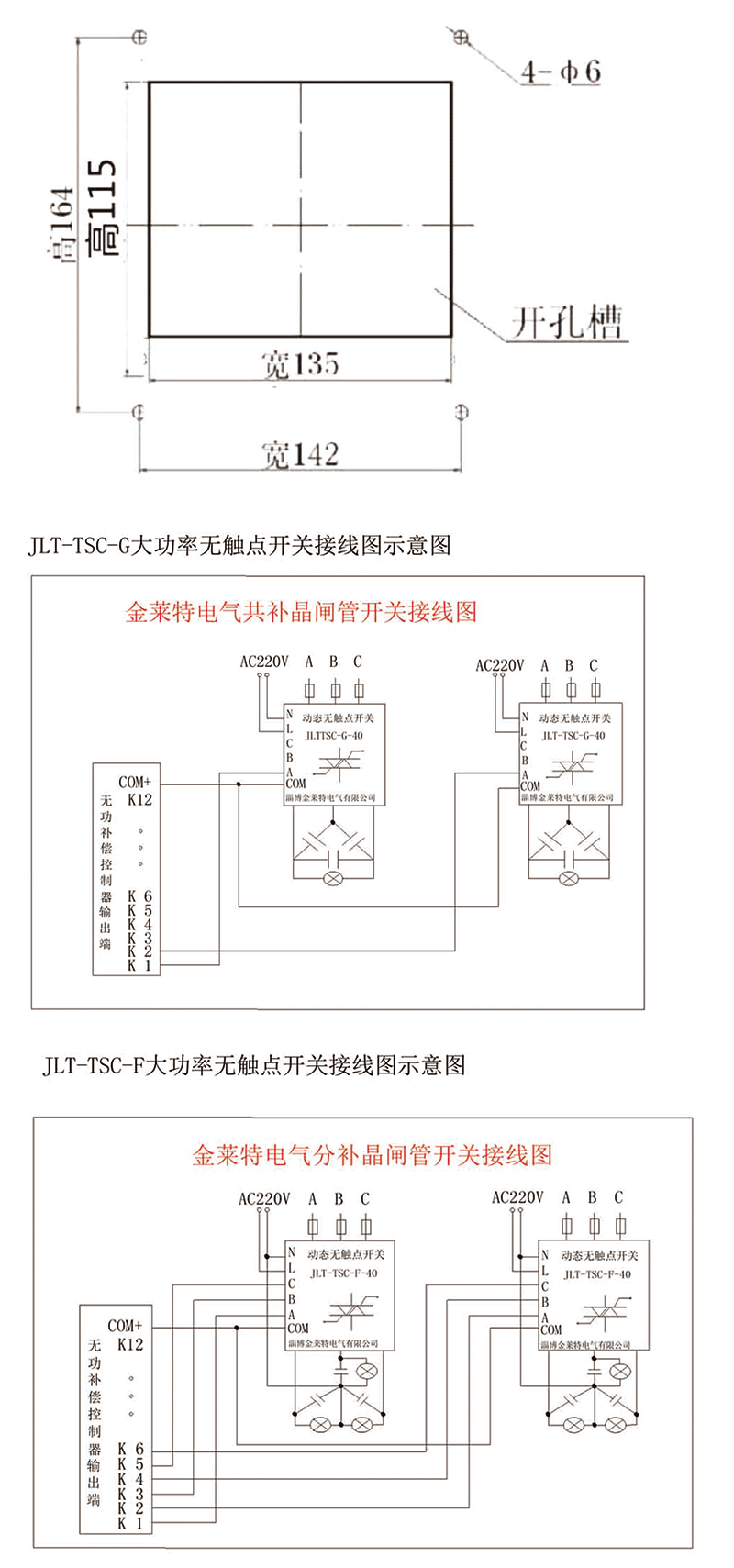

安装尺寸及接线原理图
