产品简介
随着经济、技术的发展，变频器、不间断电源、开关电源、节能灯等各种电力电子设备的应用日益广泛，这些设备运行时向电网注入大量谐波电流，形成谐波污染，导致供、用电设施运行状况恶化，功率因数降低，损耗增加。电力谐波治理已成为提高电能质量和电气设备运行质量、节能降耗的重要手段。
安装有源电力滤波器是电力谐波治理的有效方法，具有动态跟踪、自适应运行、谐波治理彻底、节能效果显著等突出优点。儿T-APF系列有源电力滤波器，是本公司采用国内外新技术和硏究成果,自主开发研制的一种用于动态抑制谐波、动态补偿无功功率及三相功率平衡的新型电力电子装置，它能对大小和频率都变化的谐波 以及变化的无功功率进行补偿，可以降低电网损耗、提高设备效率，改善电网质量， 其技术性能达到国际先进水平，是电力谐波及无功综合治理设备的较好选择。
下文简称"有源电力滤波器”为"APF"，简称JLT-APF系列有源电力滤波器” 为"JLT"。
技术特点
高效率、低损耗
纹波交错对消变流器专利技术，电流跟踪速度高、纹波低、损耗低；
多DSP协同控制,控制精度高、速度快；
谐波滤除率高，对目标谐波，有效滤除能力可达97% ；
同时滤除多达20种谐波，最高可滤除至50次谐波；
低损耗微晶合金磁芯电抗器，噪声低，效率高。
高功率密度，易安装维护
变流器模块化设计，功率密度高、安装维护方便；
输出容量大，单机输出容量可达600A ；
可以多机并联运行，满足各种补偿容量需求；
可选择源电流或负载电流检测方式，便于现场安装
光纤驱动技术，抗干挑能力强；
多重保护功能，严格热设计，确保系统运行安全可靠；
输出容量满载后自动限流，无过载之忧；
先进控制算法，适应各种复杂现场稳定运行，可与电容补偿柜并联运行；
全数字化、智能化控制，中英双语液晶显示；
故障自诊断功能，历史事件纪录功能。
多功能、多模式
谐波分次补偿功能；
谐波无功综合补偿；
有功平衡补偿功能；
计算机远程监控功能。
储存与运输
在储存与运输中，应保持设备垂直状态，杜绝倾倒、碰撞、剧烈震动，否则可能损害内部机械部件。
储存运输环境要求
环境温度：-25 to 70°C (-13 to 158°F);
相对湿度：＜95%
长期储存要求与处理
设备长期储存应做密封与防潮处理。
长期储存后(超过3个月),投入运行前应先上电，使设备处于上电待机状态10小时以上,使设备内的电解电容恢复额定耐压值，再投入运行,以确保设备安全。
主要功能介绍
谐波滤除
JLT-APF由指令电流运算电路和补偿电流发生电路两个主 要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器 (DSP )对信号进行处理，将谐波与基波分离，并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT功率模块，生成与谐波电流幅值相等、极性相反的补 偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波，从而实现对电力谐波的动态、快速、彻底治理。
动态无功补偿
JLT-APF在滤波的同时，其指令运算电路可根据检测到的无功补偿需求，控制其内部的补偿电流发生电路输出容性和感性的基波电流，实时进行补偿，无功补偿的目标值可以通过操作面板设定。
三相不平衡校正
JLT-APF可对不平衡的三相无功功率分别进行补偿，并可通过设备中三相共用的直流储能系统对三相电路中的有功功率进行相间调节，从而对三相不平衡负载进行平衡校正。该功能的投入也可通过操作面板来设定。
工作模式设定
JLT-APF有四种工作模式可以设定："滤波优先"、"无功优先”、"只滤谐波"、"只补无功" 。用户可根据配电系统的具体情况灵活选择工作模式
谐波分次补偿
可根据配电状况及用户要求，设定谐波补偿次数。

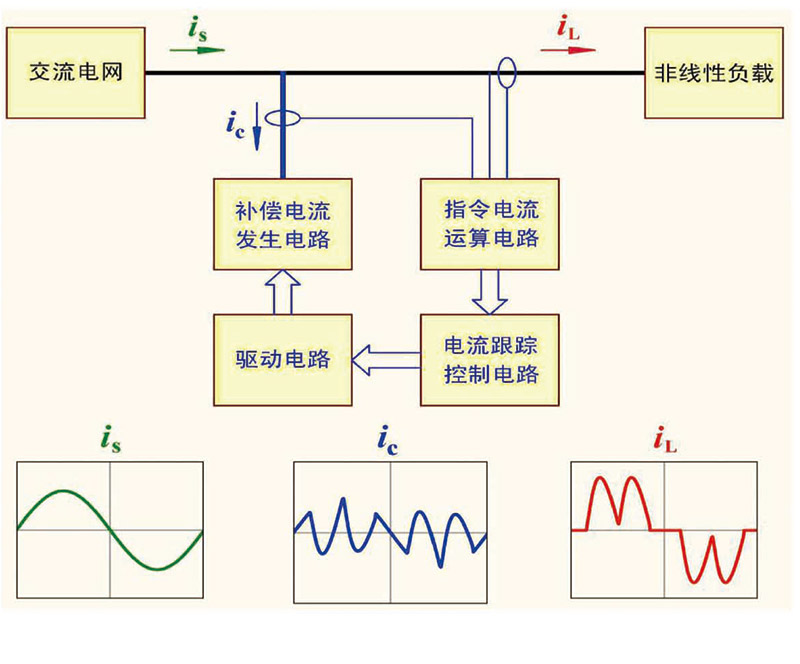

APF的工作原理
APF由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视负载电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器(DSP )对信号进行处理，将谐波与基波分离，得到指令电流，并通过电流 跟踪控制电路和驱动电路，以脉宽调制(PWM )信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块， 生成与谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波，从而实现对电力谐波的动态、快速、彻底治理。
APF还可以根据需要进行动态无功补偿，三相不平衡补偿，实现谐波、无功综合治理。

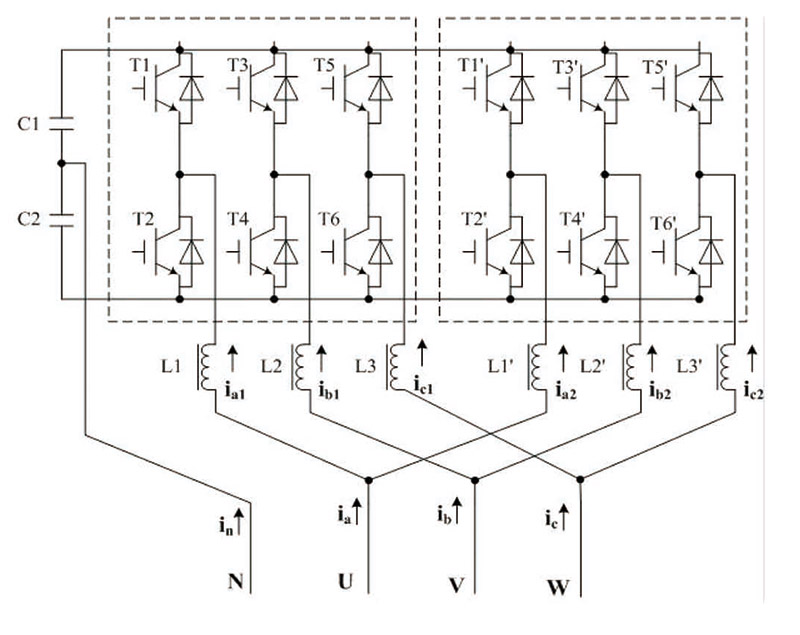

主回路原理示意图
QF1为输入保护断路器，L、R、C构成开关纹波滤波器，消除开关纹波。KM1为输入缓冲接触器，减轻上电时电网电压对直流母线电容器的冲击。对于三线制滤波器，中线N不连接。

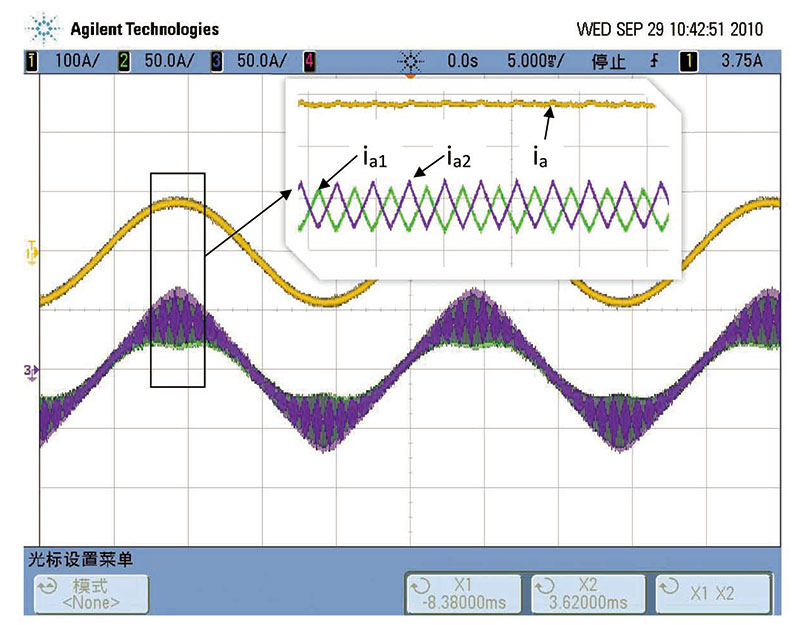

逆变器采用两个相同的三相全桥逆变器并联，提高了设备容量;IGBT驱动采用PWM开关交错纹波对消技术，大大降低了输出纹波。输出电流见X图 4X。从图中看出，经过PWM开关交错技术，ial与ia2合成后的输出电流ia的纹波大大降低，少量的剩余纹波电流经开关纹波滤波器滤除。

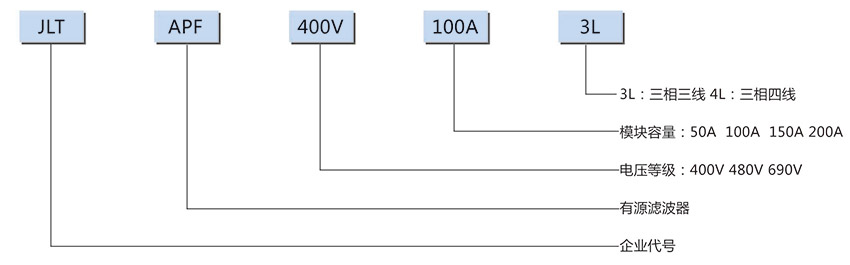

JLT-APF型号说明

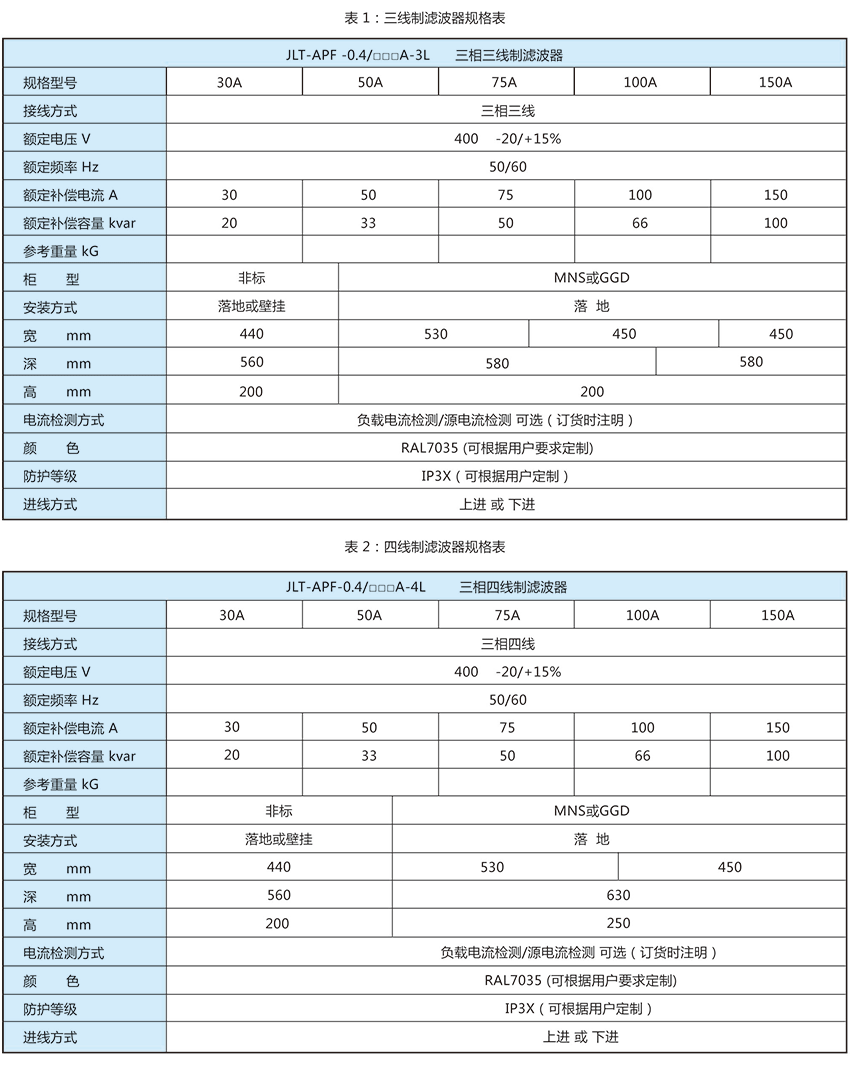

产品规格表
以下规格表仅供参考，规格型号及外型尺寸会随时改进，请与供应商联系确认。
