产品简介
JLT-SVG静止无功发生器，是本公司自主开发研制的具有高性价比新型有源动态无功补偿装置。该装置能对无功功率、谐波以及三相不平衡进 行实时跟踪补偿,从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数，可广泛应用于石油化工、冶金、 电力、煤炭、电气化铁路、风电厂等含有冲击性负荷和大容量电动机的工业领域。
技术特点
响应速度更快
SVG响应时间：＜10mso
传统SVC响应时间：＞20ms (太快可能引起电抗和电容器产生振荡)。
SVG可在10ms内从额定容性无功功率补偿到额定感性无功功率补偿的无冲击转换，适应高速变化的负荷。
电压闪变抑制能力强
SVC对电压闪变的抑制最大可达2 : 1 , SVG对电压闪变的抑制可以达到 5 : 1。SVC受到响应速度的限制，其抑制电压闪变的能力不会随补偿容
量的增加而增加。而SVG由于响应速度极快，增大装置容量可以继续提 高抑制电压闪变的能力。
运行范围更宽

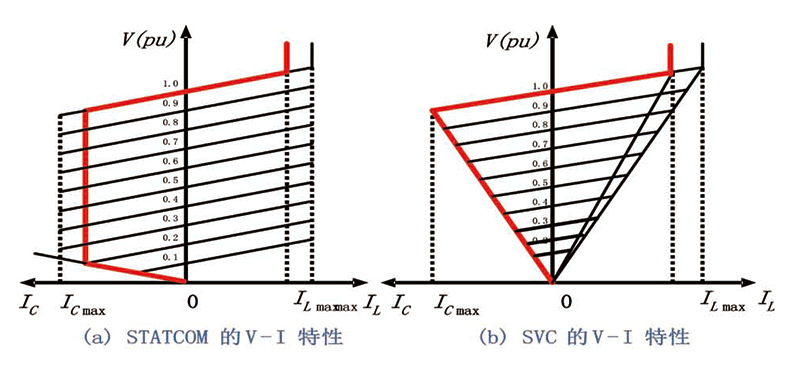

SVG输出电流不依赖于电压，表现为恒流源特性，能够在额定感性到额 定容性的范围内工作，具有更宽的运行范围。而SVC是阻抗型补偿，输出电流和电压成线性关系。因此系统电压变低时，同容量SVG可以比 SVC提供更大的补偿容量,电压电流特性如图所示:
补偿功能多样化
JLT-SVG不仅具有快速补偿系统无功功率的目的，还能够根据用户实际 需要,对负荷谐波电流、负序电流等电能质量问题进行综合补偿。
低开关纹波输出特性
JLT-SVG用两个相同的三相全桥逆变器并联，提高了设备容量；同时 IGBT驱动采用具有山大华天专利的PWM开关纹波交错对消技术，大大 降低了输出纹波，电路图见图4。
工作原理
JLT-SVG——静止无功发生器(Static VarGenerator,简称 SVG ,又称STATCOM )是当今无功补偿领域新技术的代表， 属于灵活柔性交流输电系统(FACTS )的重要组成部分。SVG并 联于电网中，相当于一个可控的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿电网系统所需无功功率，同时滤除系统中的谐波，对电网无功功率、谐波实现动 态无级补偿。
JLT-SVG利用可关断大功率电力电子器件(如IGBT )组成自 换相桥式电路，经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

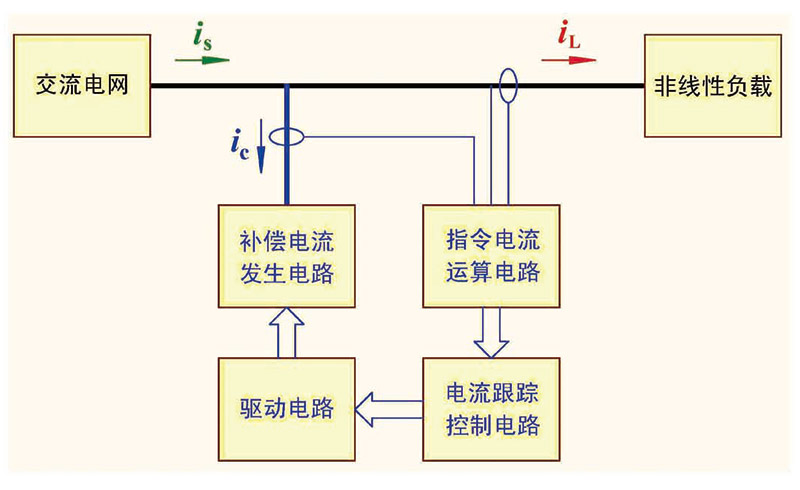

如图所示，SVG由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视负载电流，并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP )对信号进行处理,将基波无功电流和谐波电流提取，得到指令电流，并通过电流跟踪控制电路和驱动电路，以脉宽调制(PWM )信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成反向等值补偿电流注入电网，从而实现对负载无功电流和谐波电流的动态、快速、彻底治理。
性能特点
更高效率、更低损耗
纹波交错对消变流器专利技术，输出电压、电流谐波畸变率低，谐波损耗小,系统损耗小；
多DSP协同控制，控制精度高、速度快；
更多功能、更多模式
无功谐波综合补偿,满足各种配电系统补偿需求；
可设定的谐波分次补偿功能；
平衡补偿功能，可平衡各相之间的负载电流；
RS-485、RS-232. TCP/IP接口，标准MODBUS RTU通讯协议，及计算机远程监控功能。
更加稳定、更高可靠
光纤驱动，安全、可靠、抗干扰能力强；
多重保护功能，严格热设计,确保系统运行安全可靠；
先进控制算法,适应各种复杂现场稳定运行； 数字化控制,中文液晶显示；
故障自诊断功能；
■历史事件记录功能。
更高功率密度、更易安装维护
控制系统、功率单元采用模块化设计，功率密度高，安装维护方便； 可以多机并联运行，满足各种补偿容量需求；
输出容量满载后自动限流，无过载之忧；
可选择的源电流和负载电流检测方式，便于现场安装。
主要功能
(1) 维持受电端电压，加强系统电压稳定性
对于负荷中心而言，由于负载容量大，又没有大型的无功电源支撑，因此容易造成电网电压偏低甚至发生电压崩溃的稳定事故。而SVG具有快速的无功功率调节能力，可以维持负荷侧电压，提高负荷侧供电系统的电压稳定性。
(2) 补偿系统无功功率，提高功率因数，降低线损，节能降耗
电力系统中的大量负荷，如异步电动机、电弧炉、轧机以及大容量的整流设备等，在运行中需要大量的无功；同时，输配电网络中的变压器、线路阻抗 等也会产生一定的无功，导致系统功率因数降低。
对电力系统而言，负荷的低功率因数会增加供电线路的能量损耗和电压降落，降低了电压质量。同时,无功也会导致发电、输电、供电设备的利用率降 低；对于电力用户而言，低功率因数会增加电斐支出，加大生产成本。
(3 )抑制电压波动和闪变
电压波动和闪变主要是负荷的急剧变化弓I起的。负荷的急剧变化会导致电流的剧烈波动，从而引起受电端电网电压闪变。引起电压闪变的典型负荷有电 弧炉、轧钢机、电力机车等。
SVG能够快速地提供变化的无功电流，以补偿负荷变化弓I起的电压波动和闪变现象。
目前，抑制电压波动和闪变的主要设备是SVG。
(4) 滤除谐波
配电网中存在着大量的非线性负荷，典型负载如变频器、密炼机、提升机和电弧炉等。它们的存在导致电网中含有大量的谐波，电压、电流波形发生畸 变，用电设备故障率增加，供配电系统损耗增加，甚至发生电网谐振,导致跳闸事故。HTSVG可以产生等值反向的补偿电流滤除电网中的谐波，补偿容量最大值为装置容量的30%。
(5) 抑制三相不平衡
配电网中存在着大量的三相不平衡负载，典型的如电力机车牵引负荷和交流电弧炉等。同时，线路、变压器等输配电设备三相阻抗的不平衡也会导致电 压不平衡问题的产生。
HTSVG能够快速地补偿由于负载不平衡所产生的负序电流，始终保证流入电网的三相电流平衡，大大提高供电能质量。

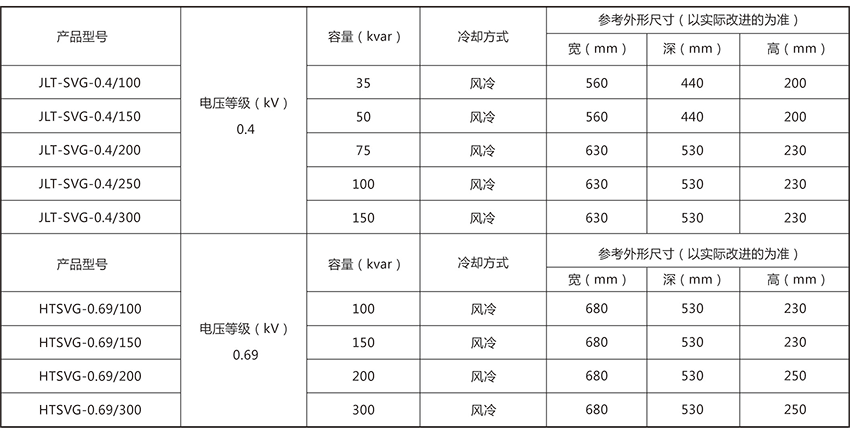

规格型号

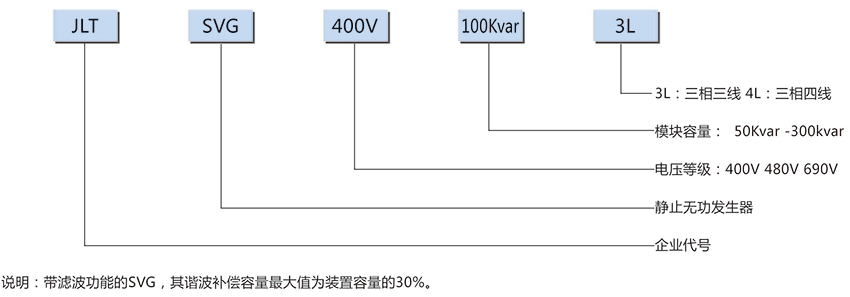

JLT-SVG型号说明

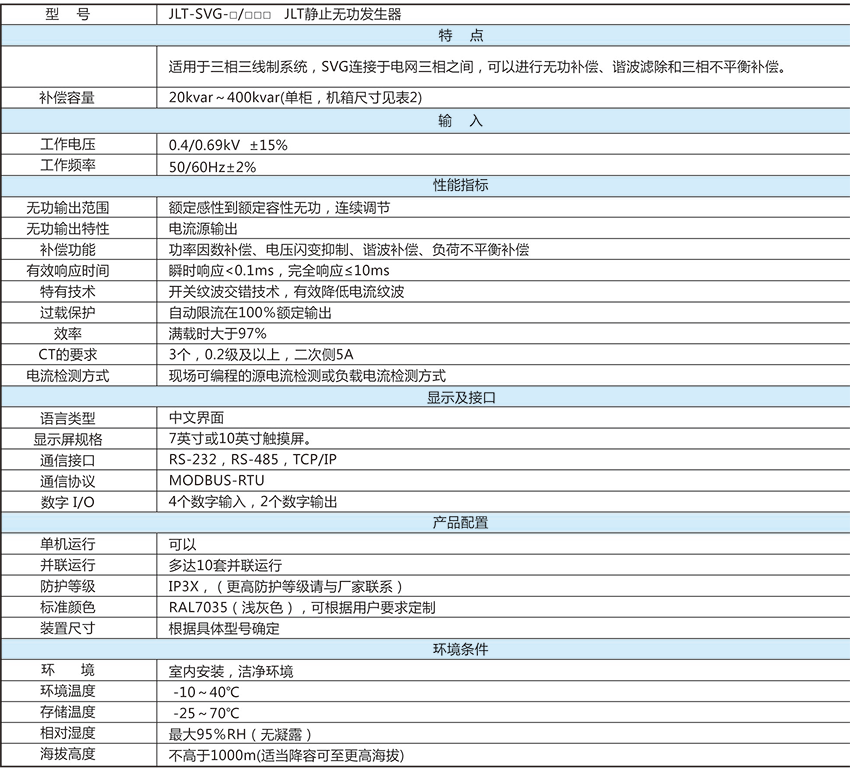

技术参数
