产品简介

JLT-ASLC混合补偿APF + SVG + LC ,融合了晶闸管投切电容器组的动态无功功率补偿和有源静止无功发生器技术，模块化设计,能够针对各种 工况的波动负载快速有效的对功率因数及谐波、电压波动与闪变、负载不 平衡进行动态补偿,在有效降低成本的同时,不会形成过补或欠补,达到良好的补偿效果。

技术特点

模块化设计，结构紧凑,实现标准化生产，易于安装和维护，方便扩容。

采用一个控制系统对有源SVG和无源TSC进行协调智能控制，无谐振问题，无容量衰减，满足补偿要求。 双向无功调节，电压支撑调节、三相不平衡补偿。

实时追踪，自动投切，投切时无冲击电流，补偿响应时间小于10ms。

串联电抗器的电抗系数可根据系统谐波次数进行设计,针对性强。

SVG可自动补偿容性无功或感性无功,与TSC配合达到补偿无死区。

具有自动复位功能，发生故障时可根据设置进行自动复位重启,不需要人员操作。

SVG故障时自动切除，TSC继续运行，超高可靠性。

具有自动限流功能，保证系统安全可靠运行。

具有完善的保护及自诊断功能，当内部发生故障时，自动保护而不影响外部电源系统。

系统具有对外通讯接口（以太网，RS485 ）,可与监控中心进行通讯。

系统具有自动冗余运行机制。

系统防护等级采用IP21设计，其他防护等级可特别设计。

系统监控界面友好，触摸操作。

具有历史事件记录存储，便于查找，及用户优先级管理。

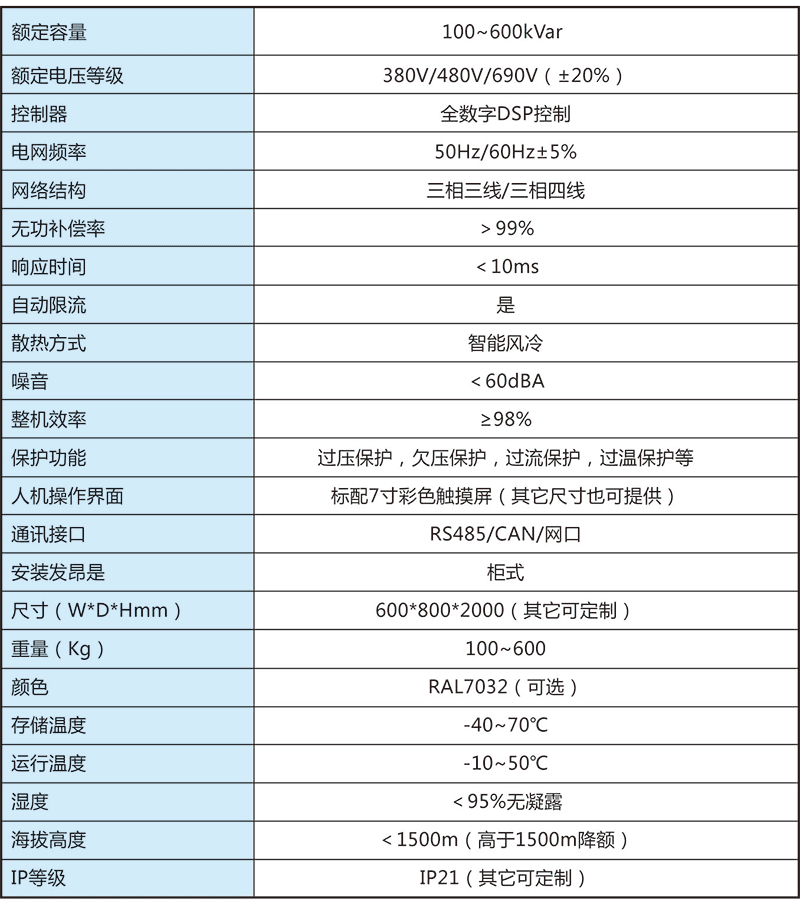

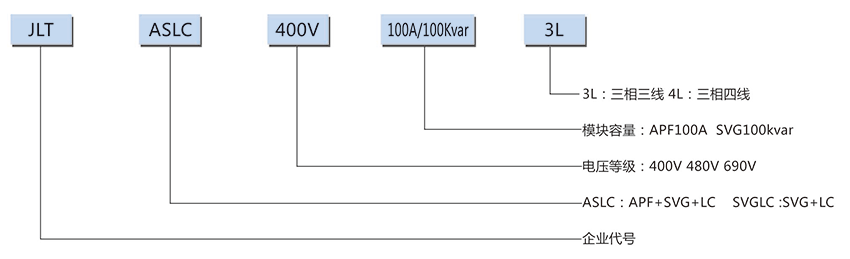

型号说明

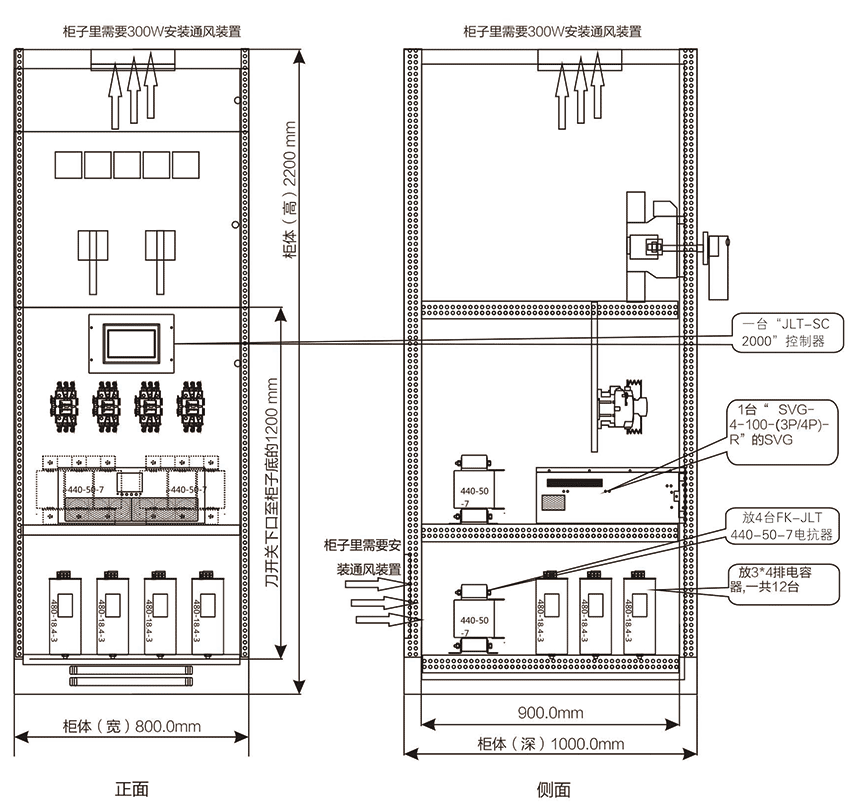

SVG （ APF） +LC （电抗器+电容器）安装指引图

800*1000*2200

在800*1000柜内的安装SVG : 100KVAR+LC : 200KVAR ,总容量输出300KVAR。

例：300Kvar的柜子，要用一台”JLT-SC2000"控制器，1 台"SVG-4-100- ( 3P/4P ) -R "的SVG ,加4台”FK-JLT-400-50-7 "电抗器,12台"MKP-480-18.4-3"电容器，组成SVGC系统。SVG与LC安装在同一个柜内，分别从母排引出独立的开关控制SVG及LC

SVG+LC系统安装在宽800mm ,深度大于1000mm的柜体中。一个柜子能够安装多少容量取决于刀口至柜子底排上沿的有效高度，及补偿柜回路数的多少，电抗器是主要的空间占用元器件，柜子里需要安装最小300W通风装置。

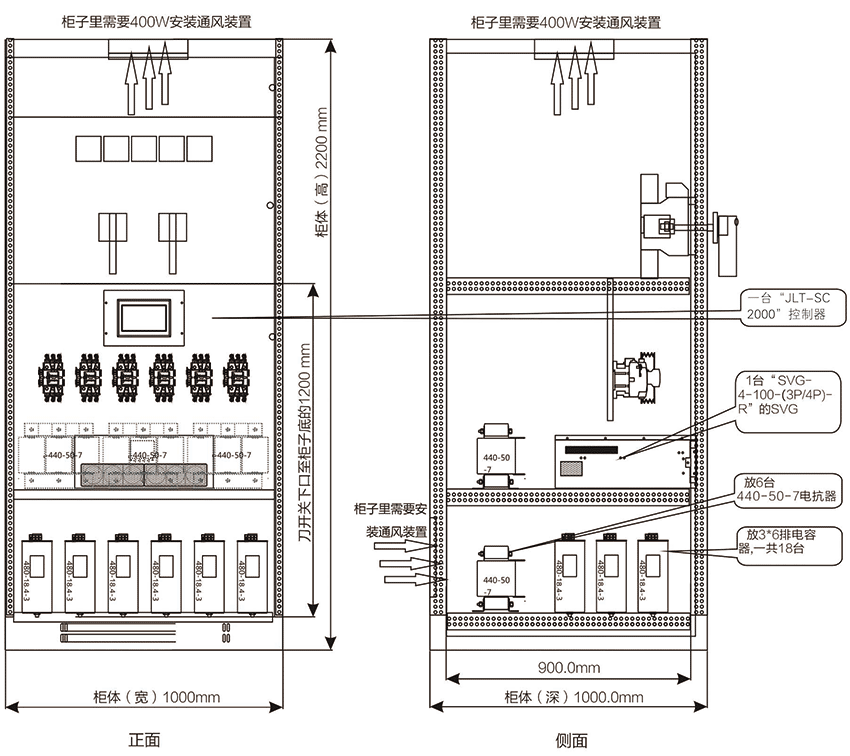

SVG ( APF) +LC (电抗器+电容器)安装指引图

800*1000*2200

在800*1000柜内的安装SVG : 100KVAR+LC : 200KVAR ,总容量输出300KVAR。

例:400Kvar的柜子,要用一台"JLT-SC2000"控制器，1 台"SVG-4-100- ( 3P/4P )”的SVG ,加6台"FK-JLT-440-50-7"电抗器，18台 "MKP-480-18.4-3"电容器，组成SVGC系统。SVG与LC安装在同一个柜内，分别从母排引出独立的开关控制SVG及LC。

SVG + LC系统安装在宽1000mm,深度大于1000mm的柜体中。一个柜子能够安装多少容量取决于刀口至柜子底排上沿的有效高度，及补偿柜回路数的多少，电抗器是主要的空间占用元器件。柜子里需要安装最小400W通风装置。
