产品简介

JLT-S （ F） MLC系列同步开关投切智能滤波模块是我司自主研发的高科技模块话产品，业界率先采用32位ARM内核Cortex M3处理器，抗干扰能力强。是0.4KV低压配电网节能线损、提高功率因数的新一代产品。它由智能测控单元，同步/复合开关电路，线路保护单元，低压电力电容器， 电抗器构成。替代常规由智能控制器、熔丝、晶闸管/复合开关/接触器、电容器、电抗器等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，具有补偿高效，安装方便，节省空间，易于维护，性能稳定可靠等优点，适应了现代电网对无功补偿的更高要求。

产品主要应用于谐波十分严重的无功补偿场合，能够可靠运行，不会产生谐波，对谐波无放大作用，并在一定程度上具有吸收消除谐波的功能。

JLT-S （ F） MLC系列同步开关投切智能滤波模块的抑制谐波特性有低压电力电容器（C）和与其串联的电抗器（L ）决定，针对各次谐波，电抗器的感抗与电容器的容抗之间的比值不一样。

电抗器感抗值的数值若以抑制3次谐波考虑时，电抗值应大于容抗的 11.2%;若以抑制5次谐波考虑时，电抗值应大于容抗的4%;若以抑制7次谐 波考虑时，电抗值应大于容抗的2%。考虑到电容器组在运行中会有容量衰 （容抗值要增大）等因素，电抗器的电抗值应考虑一个可靠系数（一般取 1.2—1.5）。因此，电抗率一般需要取2.75%左右，以抑制7次谐波；取7% 左右，以抑制5次谐波；取13%左右，以抑制3次谐波。

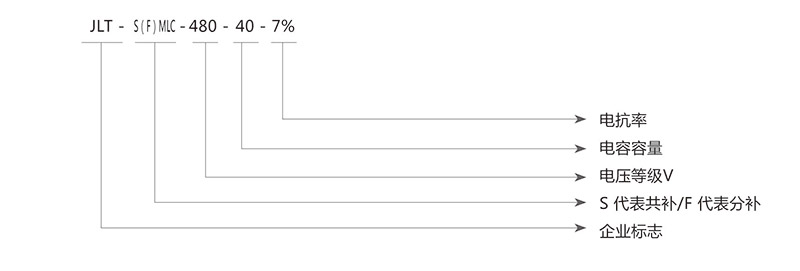

型号说明

主要特点

•显示单/三相U、I、COScp、P、Q、S、THDU、THDI、F、3~21次谐波含有率，电容投切状态、电源、故障指示等；

•控制输出：1-128路投切,取样物理量为无功功率，无投切振荡、无补偿呆区、电压过零投入、电流过零切除；

•保护功能：欠压、过压、温度、谐波、小电流、过流；

•设计特点：采用断路器，经特殊设计，在5倍额定值电流时10ms内断开。用于主回路电流速切总保护，避免跳上级开关，同时作为接入电源总开关， 采用电气隔离的级联方式及光电隔离的RS485通讯方式。电容器以主从方式组成一个星型网络，通过主机根据功率因素因素等直接控制各个从机的投切。也可独自运行；安装简单、扩容简单、接线方便、节能环保，该产品可自动组网，具有手动/自动投切方式。

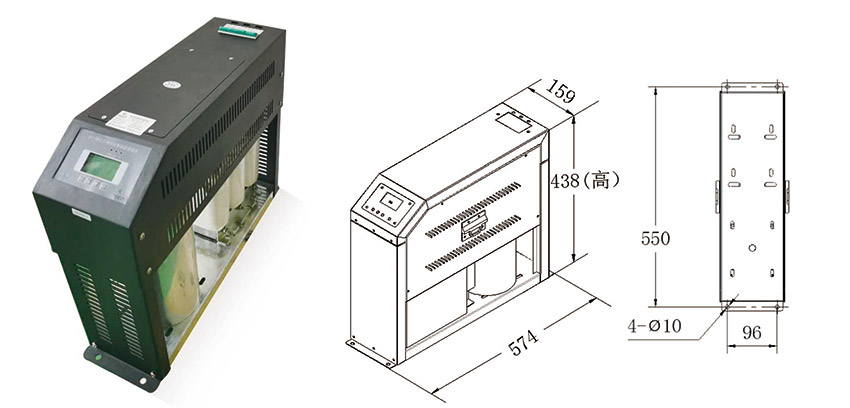

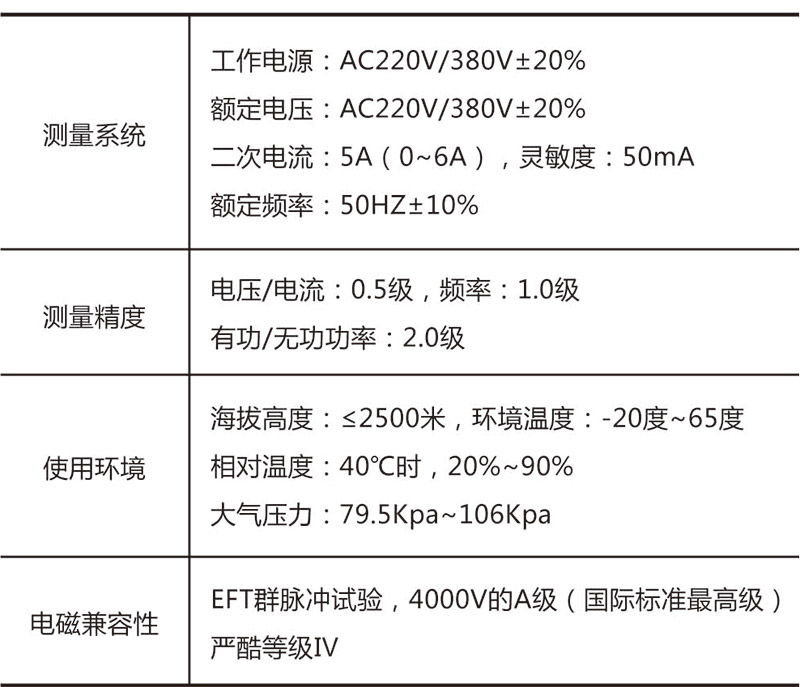

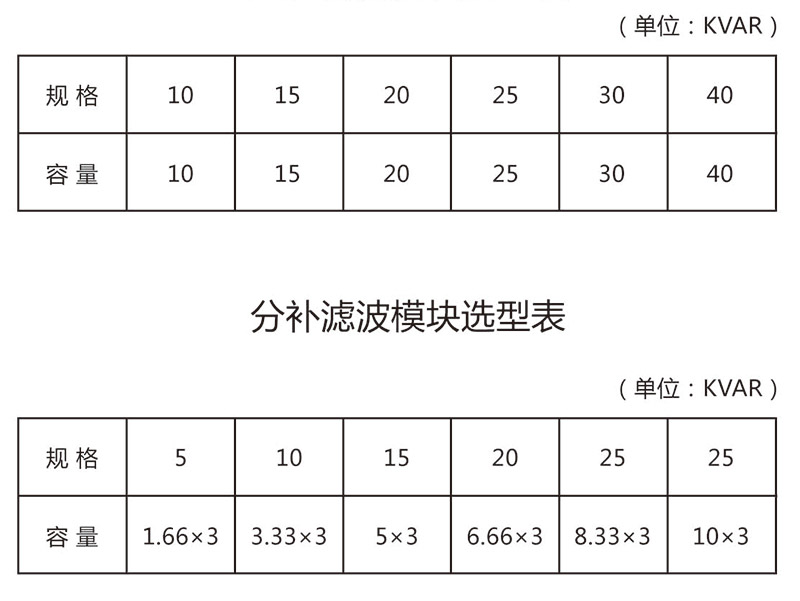

技术参数
