产品简介

JLT-TS（F）MLC系列低压智能滤波模块系列是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代设备。它由智能测控单元,晶闸管开关触发电路，散热系统，温控系统，线路保护单元，电抗器，电容器组成。替代常规由智能控制器、熔丝、晶闸管开关或机械式接触器、 热继电器、电抗器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动装置。改变了传统装置体积庞大和笨重的结构模式，从而使新一代低压设备具有效果更好，体积更小，安装更方便，功耗更低，质量更可靠，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性

更高的特点,适应了现代电网及矿山用电的更高要求。

技术特点

•过零投切：采用纯可控硅作为主要投切器件，采用过零触发电路,能真正实现电压过零投入,电流过零切除，无投切涌流，投切速度快，能 达到20ms ,大大提高了设备的耐电压，电流冲击，功耗小，减少了常规电容器柜内80%的能耗

•三相补偿（共补滤波模块）：实现三相补偿，三相负荷平衡时进行补偿，达到良好的补偿效果

•温度保护（选配）：自愈式低压电力电容器内置温度传感器，能够反映电容器过电压，过谐波，漏电流过大和环境温度过高等情况下导致电容器内部 发热，实现过温度保护，超过设定温度以后自动切除电容器,退出运行，达到保护设备的目的

•智能网络：多台联网使用时，通过时序竞争，某一台成为主控电容，其余皆为辅控电容，无须设置，构成低压无功自动控制系统；如果个别从机故 障，不进行投切动作，不影响其余工作，如果主机故障，其余电容再经过时序竞争，自动产生一个新的主控电容，组成一个新的系统；容量相同的按循 环投切原则，容量不同的按适补原则投切;485通讯接口，可以接入后台计算机，进行配电综合管理

•积木结构：产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅开关、热继电器、电抗器、电容器，将其合为一个整体，发 热量小,组屏安装的时候采用积木堆积方式,只需单体简单快速更换

•接线简单：多台电容器组屏安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少80%的节点，柜内简洁，在使用现场快速组装,大 大提高了生产效率

•维护方便：液晶屏中文显示保护动作类型，有过压、欠压、过流、小电流等；智能式电容器具备自诊断功能，可以在液晶屏上反映以上故障，有利于 现场故障查找

•效果显著：保障系统电压稳定合格；提高功率因数，对投入电容器进行预测，若投入过补，则不投入，避免无功超额而罚款；控制可靠性100%,提 高配变有功出力，减少增容投资，降损节能

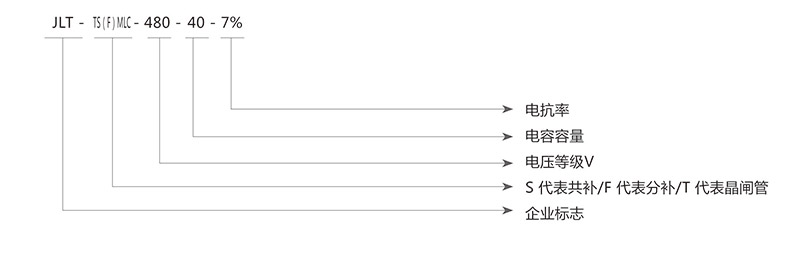

型号说明

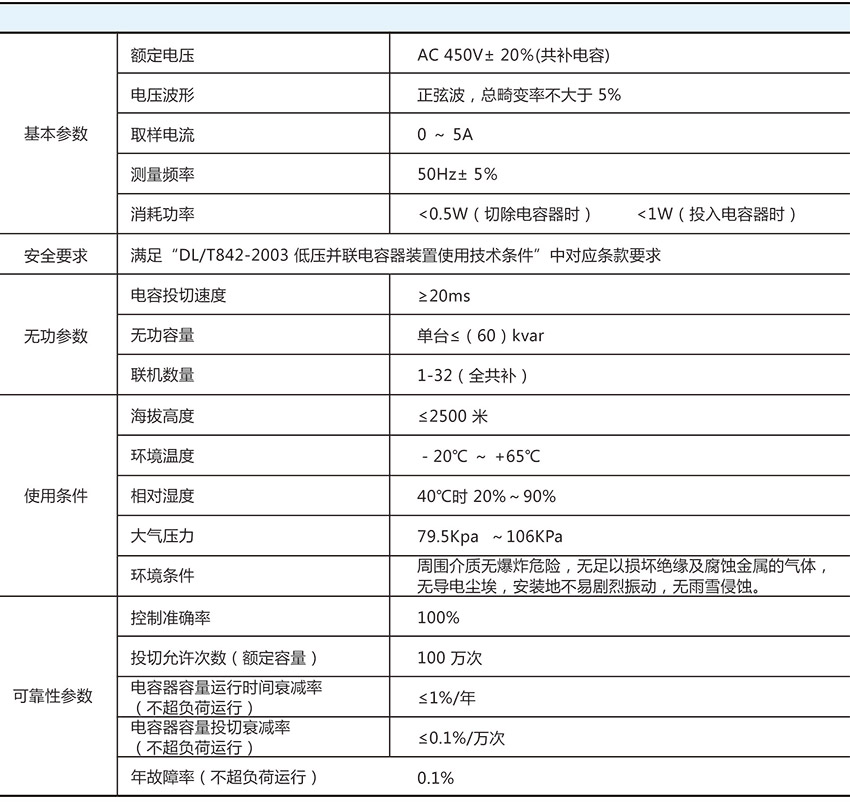

技术参数
